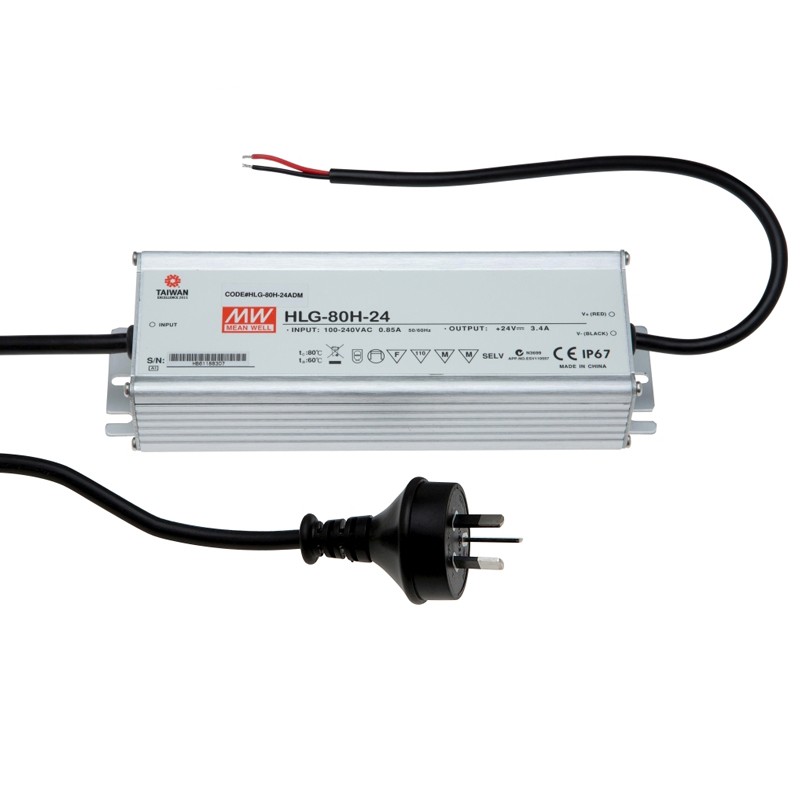

Fonte de alimentação bem média 40 ~ 600W da série CV / CC de HLG

Características:

Descrição:

Apresentando a linha principal de soluções de energia LED da Mean Well, a série HLG. Essas fontes de alimentação de LED AC / DC com invólucro de alumínio variam de 40 watts a 600 W e podem operar tanto no modo de corrente constante quanto de tensão constante. Todos os produtos HLG operam de 90 ~ 305Vac e são oferecidos com tensões de 12V a 54V. Cada um tem vários modelos com opções para: não-escurecimento, tensão de saída manual e ajuste de corrente e 3 em 1 escurecimento. O redutor integrado 3 e 1 permite o escurecimento com: 1 ~ 10V, sinal PWM ou resistência. Esses drivers também são classificados como IP65 e IP67, tornando o HLG ideal para locais externos secos, úmidos e / ou úmidos. Além disso, eles são um driver de LED tipo HL para uso em luminárias de locais perigosos Classe I, Divisão 2. A correção do fator de potência (PFC) é padrão e inferior a 0,9, a eficiência é de até 96% e o THD é inferior a 20%. Com uma garantia líder de 7 anos, uma gama completa de aprovações de agências reguladoras e de segurança, o produto HLG se destaca como a solução mais robusta e confiável para iluminação LED.

Opções do Modelo:

Para melhor categorizar os produtos HLG, separe primeiro porPotência nominal(mostrado na imagem de codificação do modelo abaixo). Existem 11 opções: 40W, 60W, 80W, 100W, 120W, 150W, 185W, 240W, 320W, 480W e 600W. A próxima distinção étensão de saída nominal, que existem 2 opções: 12V, 24V. A seleção final é,opções de função. Essas opções estão listadas na tabela abaixo e descritas:

Tipo-A - corrente de saída ajustável e tensão

Os produtos HLG tipo A têm classificação IP65 e incluem potenciômetros internos on-board onde a tensão e a corrente de saída podem ser ajustadas. Esses modelos têm os dois círculos pretos que você vê no lado superior do produto. É aqui que o ajuste é feito. O intervalo de ajuste é anotado para cada modelo nas tabelas abaixo, mas a voltagem pode tipicamente ser ajustada em torno de ± 10%, enquanto a faixa atual é tipicamente entre 50% e 100%.

B-Type - 3 em 1 escurecimento

O escurecimento 3 em 1 dá aos especialistas várias metodologias para ajudar a fornecer flexibilidade de design ideal. As três opções de escurecimento são: 1 ~ 10VDC, 10V PWM Signal or Resistance. A fonte de escurecimento atual da fonte de alimentação é 100uA (típico).

C-Type - Conexão de Bornes

O tipo C elimina os fios provenientes do HLG. Em vez disso, as conexões são feitas através de blocos de terminais em cada lado do driver. Esta opção só está disponível por solicitação para os modelos HLG de 240W e 320W.

Tipo D - escurecimento do temporizador

O Mean Well também oferece, apenas por solicitação, um tipo D, que permite que o motorista seja programado para vários níveis de escurecimento diferentes ao longo de um dia. Temporizador não disponível para a unidade de 600W.

Tipo em branco - sem escurecimento

O tipo em branco não tem letra (em branco) após o número da peça e não oferece opções para ajuste de tensão / corrente ou escurecimento. No entanto, ainda é um item de estoque classificado como IP67 com cabos para conexão de E / S.

Aplicações

Os produtos de 40W ~ 80W HLG são comumente usados ​​em troffers, pingentes e para iluminação LED recuada. As versões de potência mais alta, que variam de 100W a 120W, podem ser usadas para iluminação de túneis, luzes de garagem parkarge e pacotes de parede externos. Os modelos de 150W ou superior são utilizados para alimentar as luzes da rua, a iluminação elevada da baía e as luzes da área de estacionamento. E, como o HLG pode lidar com temperaturas extremas, eles também são usados ​​com frequência em aplicações de telecomunicações externas e em equipamentos de carregamento elétrico.

Documentação técnica:

Especificações do produto HLG 40H / 60H / 80H / 100H / 120H

Especificações do produto HLG 150H / 185H / 240H / 320H / 480H / 600H:
